光耦電路能夠在輸出與輸入電信號之間實現完全的隔離，阻止電信號的互相影響。此外還有工作穩定、使用方便、無觸點等優勢。在本文中，小編將為大家?guī)硪粋€(gè)關于高速光耦電路中三極管的應用案例分析。如果對高速光耦電路中的三極管存在疑問，那就快來看看吧。

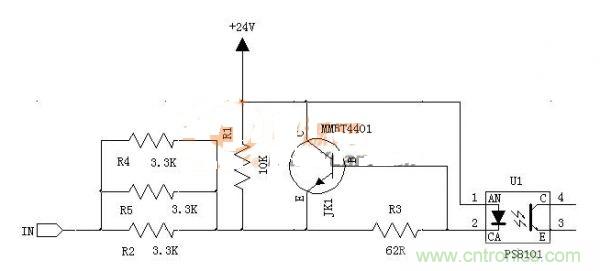

圖1光耦電路



圖1為光耦傳輸?shù)男盘?hào)電路，光耦傳輸?shù)男盘?hào)最高頻率100khz。電路中存在三極管，那么為什么要在電路中添加這個三極管呢？



這種設計是非常必要的。如果IN端低電平不夠穩定，低到接近于零或只有10V，有可能輸入信號低電平是變化的（IN端）。當流過光耦中二極管電流達到一定值時（大約10～11mA），三極管開始對二極管分流，二極管中電流基本不再增加。



與此同時，也起到對光耦中通過的二極管電流進行限制的作用，將電流控制在11mA左右。MMBT4401是小功率硅管，BE之間大約0.65~0.7V導通。如果要得到0.7V電壓，那么R3上需要0.7/62=0.011（A）電流。



實際上這種電路在限流保護中經常遇到。三極管導通的話BE兩端的電壓被嵌位，然后可知二極管1、2兩端的電壓約等于VCC-VIN-0.7，那么二極管中電流基本不再增加又如何得出呢？



R2、R4、R5是必須的，不能去掉。三極管必須與R2、R4、R5配合才能起限流作用。R2、R4、R5本身限制電流，問題在于R2、R4、R5中電流與電壓關系是線性的，當輸入端（IN端）低電平不是很確定時，R2、R4、R5限流值會同時發生變化。



如果R2、R4、R5是非線性的恒流元件，那么就不必使用三極管和R3。但恒流元件很少，即使能找到也較貴。所以才用這種分流式的限流電路。
